- 產地:?中國大陸
- 品牌:?月盛
- 型號:?TSR-200DA-WL
- 電源方式:?直流電
- 觸點形式:?轉換型
| 三相力矩電機調速模塊 | |||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
本產品 特點 |
●本產品是將三相晶閘管主電路和移相觸發控制電路封裝在一起的多功能功率集成模塊 ●可控硅輸出，零電流關斷。 ●采用焊接式芯片，使帶負載能力達到最大 ●它能接受0-10V，4-20mA及手動10K電位器輸入。 ●外形長方型，環氧樹脂灌封(模塊)。 ●使用時需配適當散熱器，必要時加強迫風冷。 ●阻燃工程塑料外殼，采用黃銅散熱底板 ●用途:如三相電動機調速,電動機調速等設備 |
|||||||||||||||||||||||||||||||||||||||||||||||||||
| 以下是三相力矩電機調速模塊參數(電動機調速器): | |||||||||||||||||||||||||||||||||||||||||||||||||||||
三相電動機調速模塊外形尺寸和安裝接線圖:(單位:mm)
三相固態調壓器溫度曲線圖:
★固態繼電器產品選用注意事項: |
|||||||||||||||||||||||||||||||||||||||||||||||||||||
]]>
三相可控硅觸發板
三相可控硅觸發板由本公司生產的集成觸發電路、運算放大器、脈沖變壓器等單元組成?？梢耘c各種自動化儀表配套使用，對儀表無干擾，也可以外接電位器手動控制，廣泛應用于負載要求連續平
滑調節，控制精度要求較高或不允許大電流沖擊的控制系統。如直流電機調速、調壓、充電等。用戶使用時，可接入普通KP晶閘管，主要用于三相純阻性負載、三相感性負載或三相變壓器原邊控制，如硅碳棒、硅鉬棒、電阻絲等，也可用于三相全橋全控整流，具有觸發可靠，工作穩定，使用靈活的優點。
■三相可控硅觸發板
1、 輸入電源：電源及三相同步變壓器采用一體化的變壓器，輸入380VAC±10%，50Hz
2、 觸發脈沖采用脈沖列，移相范圍≥177度，特別適應感性負載。
3、 輸出脈沖不均衡度≤1度，觸發功率大，最大可觸發KP1500A的晶閘管。
4、 軟起動功能：開機時，輸出電壓逐漸達到設定值（到達最大輸出值約20S），避免大電流沖擊。（軟起動時間可根據用戶需要定制）
5、 封鎖功能：控制板帶有事件或故障封鎖，如開爐門時，可以封鎖脈沖，使主回路的可控硅完全處于關斷狀態,解除封鎖時，也具備軟起動功能。
6、 配有手動電位器（5K-10K）調節和與儀表輸出信號相連的自動調節工作方式，自動化儀表輸出信號可為標準電流信號（0-10mA或4-20mA），也可為標準電壓信號（0-5V或1-5V），只需根據板上的指示，進行相應的跳線即可實現不同輸入信號的切換。如儀表輸出其他信號，定貨時請說明。
7、 外形尺寸：167mm（長）×148mm（寬）×60mm（高）
■三相移相調壓接線圖
功能選型及簡單故障排除
- 工作指示燈不亮：可能沒有信號接進來。
觸發G腳沒輸出：先確認是否接上負載，無負載無法測試。 - 用模擬信號（4-20MA，0-10V，1-5V）。
- 輸出不可調：先確認是否接上負載，無負載無法測試，可以先用10K電位器進行手動調試。
- 可控硅沒輸出：負載電壓380V時，請用電壓表測KA+ KB+ KC+，任二相電壓是否為380V。
■三相移相調壓接線圖
① 0-5V
② 0-10V
③ 10k電位器
④ 4-20MA
⑤ 1-5V
⑥ 通斷
■電力調控器廣泛運用與：
1. 通用可控整流：適用于電解,電鍍,充電,穩流穩壓可控整流裝置；
2. 調?? 壓?? 移?? 相：適用于三(單)相交流阻性或感性負載調壓，控溫；
3. 化?? 工?? 電?? 解：適用于化工，冶煉行業大電流可控整流裝置；
4. 充?????? 放????? 電： 適用于蓄電池充放電裝置；
5. 直流電機調速：適用于直流電機調速裝置；
6. 發 電 機? 勵 磁：適用于同步電機勵磁裝置；
7. 電? 動 機 勵 磁：適用于電動機勵磁裝置；
8. 電動機軟啟動：適用于交流電動機可控硅軟啟動裝置；
9. 電 ? 機 ? 調?? 速 : 力矩電機調速。
 |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|
關于發票和商品 ? ? ? 本公司產品全部包用一年，可簽合同、可開具公司17%的企業增值稅發票（可作公司抵扣）和個人增值稅發票(不可抵扣，可作報銷憑證)。本公司所有產品默認無收據、清單和發票，如需開發票請聯系店主補10%稅。然后將發票資料交予店主。企業增值稅需提供：“公司名稱、開戶銀行、帳號、稅號、電話和地址”個人增值稅發票只需提供抬頭就可以。發貨時間為周一到周六.周日不發貨。其它法定假日正常休息。關于快遞和簽收本店默認發順豐快遞!?1、? ?★我們只發順豐速運、韻達快遞。 運費模板會自動為你顯示對應的郵費。我們建議您選擇順豐速運，因為順豐在時間和運輸?shù)陌踩厦孢€是相對有保障的！? ? 由于快遞的時效性我們不能夠保證，所以要因快遞的時效性給予中差評的親們請繞道，介于我們做生意的不易，請親們理性評價。萬事要以協商為貴。2、EMS 全國22元起；3、順豐速遞江浙滬12元起續重2元/公斤，其它地區22元起續重12元/公斤；4、大件物品推薦走物流，具體的按買家地區來選擇；快遞公司網址如下：韻達快遞?網址:http://www.yundaex.com/順豐快遞 網址：www.sf-express.com? ? ?我們的每件產品都是經過仔細檢查測試合格后才發貨，請買家收貨時確認物品完好后再簽收，為了保障您的權益，簽收前請仔細檢查，驗貨時發現貨物有問題或運輸損壞，請不予簽收并及時聯系我們，物流公司返回后我們免費重新發貨。 |
 |
|
? ? ? ?固態繼電器是具有隔離功能的無觸點電子開關，在開關過程中無機械接觸部件，因此固態繼電器除具有與電磁繼電器一樣的功能外，還具有邏輯電路兼容，耐振耐機械沖擊，安裝位置無限制具有良好的防潮防霉防腐蝕性能，在防爆和防止臭氧污染方面的性能也極佳，輸入功率小，靈敏度高，控制功率小，電磁兼容性好，噪聲低和工作頻率高等特點。固態繼電器專用的固態繼電器可以具有短路保護，過載保護和過熱保護功能，與組合邏輯固化封裝就可以實現用戶需要的智能模塊，直接用于控制系統中。固態繼電器目前已廣泛應用于計算機外圍接口設備、恒溫系統、調溫、電爐加溫控制、電機控制、數控機械，遙控系統、工業自動化裝置；信號燈、調光、閃爍器、照明舞臺燈光控制系統；儀器儀表、醫療器械、復印機、自動洗衣機；自動消防，保安系統，以及作為電網功率因素補償?shù)碾娏﹄娙莸那袚Q開關等等，另外在化工、煤礦等需防爆、防潮、防腐蝕場合中都有大量使用。 |
 |
|
按本公司要求放足余量，所有產品包用一年！
? ? ? 本公司配有專業工程師對您購買的產品進行跟蹤服務。如果有個別產品您自己無法解決技術上的問題，我們工程師會為您解決一切后顧之憂。 特殊產品我們可為您量身定做！更可免費為您提供技術支持！歡迎前來咨詢洽談！ |
一. 本產品特點
? ① 控制回路與負載回路之間光電隔離。
?、?可控硅輸出,零電流關斷,電壓過零開啟。
?、?使用時需配適當散熱器，必要時加強迫風冷。
?、?控制信號與TTL邏輯兼容；可選配安全防護罩。
⑤ 阻燃工程塑料外殼，金屬底板
?、?三相啟動特性一致。
?、?用途廣范,可用于阻性感性負載:如白熾燈,調溫,工業電爐,烘箱,電機,電氣開關柜,自動化控制等設備
二. 三相固態繼電器產品概述
? ? ?交流固態繼電器是一種無觸點通斷電子開關,其中兩個端子為輸入控制端,另外兩端為輸出受控端,三相為六端，三進三出，中間采用光電隔離,作為輸入輸出之間采用光電耦合。在輸入端加上直流或脈沖信號,輸出端就能從關斷狀態轉變成導通狀態(無信號時呈阻斷狀態),從而控制較大負載。整個器件無可動部件及觸點,可實現相當于常用的機械式電磁繼電器一樣的功能。
由于固態繼電器是由固體元件組成的無觸點開關元件,所以與電磁繼電器相比具有工作可靠、開關速度快、無噪音、壽命長、體積小、無火花、耐蝕防爆抗振等特點。對外界干擾小,能與邏輯電路兼容、抗干擾能力強、開關速度快和使用方便等一系列優點,因而具有很寬的應用領域,有逐步取代傳統電磁繼電器之勢,并可進一步擴展到傳統電磁繼電器無法應用的計算機等領域，目前已廣泛應用于計算機外圍接口設備、電爐加熱恒溫設備；數控機械、遙控系統、工業自動化裝置；信號燈、交通燈、照明舞臺燈光控制設備；儀器儀表、醫療器械、復印機、彩擴機、橡塑機械、自動洗衣機；另外在化工、煤礦等需防爆、防濕、防腐蝕場合中都有大量使用，已成為繼電器家庭的理想更新?lián)Q代產品。
三. 以下是三相固態繼電器參數:
| 型 號 |
TSR-10AA-H~~~~~~~TSR-100A-H |
|
| 輸 入 參 數 |
控制方式 | 150-250VAC(交流) |
| 輸入電流 |
大于10mA
|
|
| 工作指示 | LED | |
| 通斷時間 | ≤10mS(毫秒) | |
|
可靠關斷電壓
|
小于0.8VDC
|
|
| 輸 出 參 數 |
輸出電壓 | 交流24-380VAC |
|
額定工作電流
|
60A.80A.100A | |
| 通態壓降 | ≤1.5V | |
|
最小導通電流
|
50mA | |
|
斷態漏電流
|
小于10mA | |
| 性 能 參 數 |
介質耐壓
|
2500VAC，1分鐘 |
| 絕緣電壓 | ≥2500V | |
| 絕緣電阻 | ≥100MΩ | |
| 工作溫度 | —35～75 ℃ | |
| 電源頻率 | 50/60HZ | |
| 散熱條件 | ≥10A配散熱器,≥25A再加風扇強冷,選用YS-S系列散熱器 | |
| 負載電流安全系數 |
阻性負載取2倍以上,感性負載取3倍以上
|
|
| 外形尺寸 | 105.0L×74.0W×33.0H | |
| 重量 | 290g | |

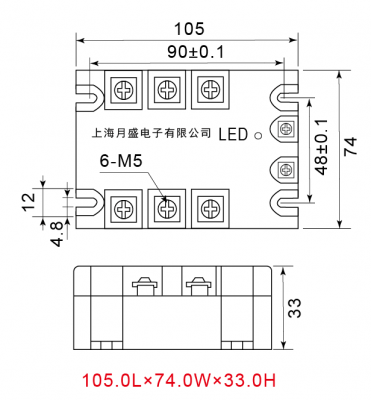

四. 三相固態繼電器安裝接線圖:(單位:mm)
 |
 |
五、溫度曲線圖:
 |
|
六. 固態繼電器產品選用注意事項:
● 選擇產品時，應根據負載的性質不同，在電流檔次上留有不同的余量。（阻性負載時,可按2倍以上負載電流選取。感性或容性負載時,可按3倍以上負載電流選取）。
● 根據負載電流與環境溫度的關系，當環境溫度較高或散熱條件欠佳時。應增加電流容量。為防使用時負載短路，要求在負載回路中串接與本產品相應的快速斷路開關或快速熔斷器。
● 感性負載時，應在輸出端并接壓敏電阻，以防過壓時損壞晶閘管。壓敏電阻(MOV)的選配：240V檔時選430-470V，440V檔時選680-750V， 660V檔時選1100-1200V。
● 安裝時，要求散熱器與本產品接觸面之間必須平整、光潔，并在其表面均勻涂上一層導熱硅脂，最后再將套上平墊圈、彈簧墊圈的螺絲對稱擰緊固定。
● 當固態繼電器首次工作停機后，應趁其尚有余溫再緊固一下固定螺釘，以使固態繼電器底板和散熱器表面能夠緊密接觸，達到最佳散熱效果。
● 不同型號固態繼電器其標稱電流是在環境溫度為40℃時的標稱電流,所以散熱要充分!!
